SQC-6-2770型平环式强磁场磁选机的构造及其分选过程如何

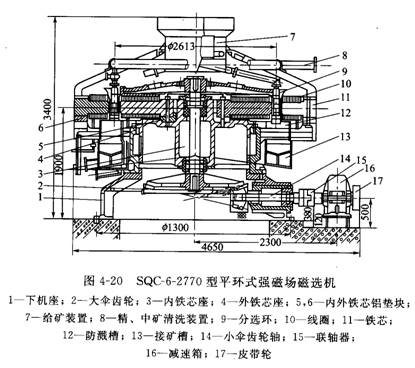

    (1)构造这种磁选机的构造如图4—20所示。其特点是采用环式链状闭合磁路，铜管绕制线圈，低电压大电流激磁，水内冷散热降温，齿板作分选介质。

    该机由给矿装置、精矿和中矿冲洗装置、分诜转环、磁系、接矿装置、传动装置、直流电源等部分组成。

    ①磁系  该机的磁系结构新颖，见图4-21。它由内外同心环状磁轭、放射状铁芯及线圈构成。主轴位于环状闭合磁路的中心，无磁力线通过。线圈由22毫米×15毫米×2毫米的方铜管绕制而成，每个外铁芯线圈33匝，内铁芯线圈66匝，并且紧靠极头。线圈的散热采用水内冷方式，具有冷却效果好、成本低、无噪声等优点。此外，由于铜管是套在具有高场强的铁芯上，水经过磁管后变成磁化水，不会结垢。因此冷却水无需软化处理，只需将水中的杂物滤除，以免堵塞铜管，排出的冷却水还可以综合利用。总之，该机的特点是：结构紧凑，磁路短，漏磁少，磁场强度高，温升低。

    ②分选转环  由环体和分选介质(齿板)组成，整个分选环由不导磁隔板分成79个分选室(单数分选室可以避免磁力共振，消除圆环抖动)，每个分选室有2块单面齿板与11块双面齿板，齿板之间用2．5毫米厚的不导磁不锈钢薄片隔开，形成12道分选间隙。齿板高度为125毫米，齿角为110°，组成方式可以尖对谷或尖对尖，全机共有6个给矿点，组成6个分选系统。

    (2)工作过程  分选转环在磁场中慢速旋转，当分选室进入磁场区时，齿板被迅速磁化。此时入选物料经矿浆分配器分别给到6个分选点，弱磁性矿粒被吸在齿板上并随分选环转动。非磁性矿粒在重力与矿浆流的作用下经过齿板的缝隙排人分选环下部的尾矿槽中。分选室转至中矿清洗位置时，少量清洗水给入，将夹杂的脉石、连生体及矿泥洗入尾矿槽中(该机未设置中矿槽)，以达到提高精矿质量的目的。当分选室转到磁场很弱的位置时(精矿冲洗区)喷入压力水，将吸在齿板上的弱磁性矿粒冲入精矿槽中。随后分选室转到另一个极性相反的磁场区，分选环每转一周，其中每个分选室如此反复6次。

    SQC-6-2770型强磁选机已在江西铁坑铁矿、湖北大冶石头嘴钢铁矿、大冶铜录山铜铁矿等矿应用于选别褐铁矿与赤铁矿，分选效果良好。对褐铁矿分选的工业试验指标为：原矿中铁品位为34．45％；经一次粗选与一次扫选后，得到铁精矿品位达50．29％；铁回收率为70．57％；有效回收粒度下限为20微米。

    该机亦可用于高岭土除铁(当铁矿物主要以褐铁矿、赤铁矿形式存在时)。

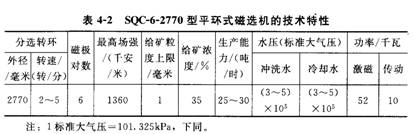

    该机主要技术特性如表4—2所列。
